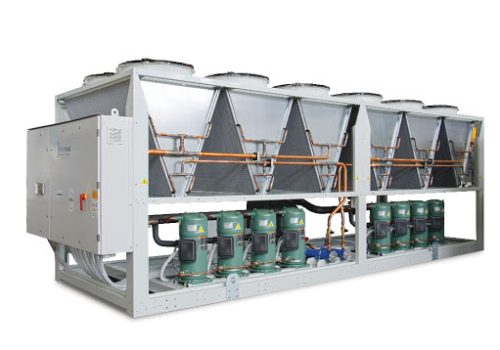

کارکرد یک چیلر هوا خنک:
چیلرهای هوا خنک بسیار رایج هستند، به خصوص در شرکت‌های کوچک با سایز متوسط و ساختمان‌های اداری. آن‌ها معمولاً به صورت خارجی یا در سطح زمین قرار دارند.
این به این دلیل است که چیلرهای هوا خنک از برج خنک کننده استفاده نمی‌کنند، به جای آن حرارت خود را به هوای محیط پرت می‌کنند و بنابراین نیاز به دسترسی به هوای آزاد زیادی دارند تا گرمای ناخواسته ساختمان را رد کنند.
چیلرهای هوا خنک آب یخ تولید خواهند کرد که در اطراف ساختمان واحدهای باربری هوایی (ahu) و فن کوئل (FCU) پمپ می‌شود که گرمای ناخواسته ساختمان را حذف کرده و آن را به چرخه سرد آب انتقال می‌دهند.
این آب سرد در حدود ۶ درجه سانتی گراد ( 42درجه فارنهایت) و در زمانی که مبدل حرارتی درون FCU را ترک می‌کند، به حدود ۱۲ درجه سانتی گراد (۵۳.۶ فارنهایت) وارد خواهد شد و سپس مسیر خود را به چیلر هوا خنک باز خواهد کرد تا قبل از تکرار این چرخه، این گرما را وارد اتمسفر کند.
“آب سرد” فقط وارد گرمایی می‌شود که در آن از سطح خارج از لوله‌های داخلی عبور می‌کند، که در آن مبرد، و سپس در انتهای مخالف خروجی از انرژی گرمایی آن خارج می‌شود تنها سیال است که در اطراف هر یک از اجزای حرکت می‌کند.
این دستگاه فشار، دما، آنتالپی و آنتروپی را تغییر می‌دهد که در اطراف ماشین حرکت می‌کند و گرمای ناخواسته را از روی آب سرد مرطوب حمل می‌کند.
یک چیلر هوا خنک دارای ۵ جز اصلی است:
1.کمپرسور
2.لوله کندانسور:
مجموعه‌ای از لوله‌های افقی که مبرد را شامل می‌شود، توسط تعدادی ورقه‌های نازک فلز در محورعمودی احاطه شده‌است. این کمک، حرارت را از لوله انتقال می‌دهد و در هوا پخش می‌شود که در بین لوله‌ها و ورقه‌های نازک فلزی منفجر می‌شود.
3. هدایت هوا
و سپس این هوا را به سمت بالا به سمت بالا به داخل جو نور هدایت می‌کند.
4.سوپاپ توسعه
این جریان مبرد را قبل از ورود آن، گسترش می‌دهد.
5 – تبخیر کننده
که در آن آب یخ زده تولید می‌شود و گرمای حاصل از بازگشت گرم “آب سرد” استخراج می‌شود تا به کندانسور ارسال شود.
کمپرسور یک نیروی محرک مبرد است. مبرد در ابتدا کمپرسور را به عنوان فشار بالا، دمای بالا و بخار بسیار گرم ترک می‌کند و سپس وارد کندانسور می‌شود.
هنگامی که مبرد وارد کندانسور شد، در طول لوله‌های افقی اجرا خواهد شد و انرژی گرمایی آن را به جریان هوای محیط انتقال می‌دهد که توسط طرفداران در بالا اجباری می‌شود.
در حالی که مبرد خالص انرژی، انرژی گرمایی آن را منتقل می‌کند، شروع به متراکم شدن در یک مایع می‌کند. در زمانی که مبرد کندانسور بخار را ترک می‌کند، فشار بالا، دمای متوسط و مایع اشباع خواهد شد.
مهم‌ترین نوع، شیر انبساط حرارتی است که جریان مبرد را با اندازه‌گیری دمای لوله در خروجی حرارتی کنترل می‌کند و نرخ جریان را برای نگه داشتن دما در دمای مطلوب تنظیم می‌کند.
وقتی که از این محدودیت عبور می‌کند، به سمت فشار پایین شیر می‌رسد. این افت فشار ناگهانی به اجازه می‌دهد که از یک مایع به مخلوط مایع بخار بسط یابد. با این حالت در فشار و دما افت خواهد کرد.همین مقدار از مبرد از طریق لبریز شدن و جاری شدن، فضای بیشتری را در اختیار دارد، بنابراین برای پر کردن این خلا گسترش می‌یابد.
در این مطالعه، مبرد خالص مبرد و سپس با استفاده از یک سری لوله‌های افقی که توسط “آب سرد” احاطه شده‌است عبور خواهد کرد و این جریان در جهت مخالف جریان خواهد داشت و در جهت مخالف جریان خواهد داشت.
آب سرد، انرژی حرارتی خود را به مبرد تبدیل خواهد کرد و حدود ۶ درجه سانتیگراد (هشتمین درجه فارنهایت) را ترک خواهد کرد.
