چگونه یک برج خنک‌کننده، چیلر و کندانسور با هم کار می‌کنند تا تهویه مطبوع (HVAC) به یک ساختمان فراهم کنند. در این مقاله ما این موضوع را تحت پوشش قرار خواهیم داد تا اصول اولیه نیروگاه مرکزی تهویه مطبوع را درک کنیم.
اجزای اصلی سیستم خنک کننده مرکزی عبارتند از:
واحد جابجایی هوا (ahu)
سیستم خنک‌کننده
پمپ‌ها
چیلر معمولا در زیرزمین یا روی سقف قرار خواهند گرفت و این به نوع چیلر بستگی دارد. سقف بام معمولا “سرد شده” هستند در حالی که چیلرهای زیرزمین معمولا “سرد شده” هستند اما هر دوی آن‌ها همان عملکرد را انجام می‌دهند که برای ایجاد آب سرد برای تهویه مطبوع با حذف گرمای ناخواسته از ساختمان است. تنها تفاوت این است که چگونه گرمای ناخواسته را دفع می‌کند.
سرد شدن هوا باعث می‌شود که طرفداران از پنکه برای خنک کردن هوای محیطی خنک بر روی کندانسور استفاده کنند تا گرما را از سیستم خارج کنند، این نوع از کولینگ تاور استفاده نمی‌کند در ادامه این مقاله بر روی خنک کردن آب‌خنک و برج‌های خنک‌کننده تمرکز خواهیم کرد.
آب سرد شده دو سیلندر بزرگ دارد که یکی از آن‌ها تبخیر کننده نامیده می‌شود و دیگری کندانسور نامیده می‌شود.
چیلر آب خنک:
در این دستگاه “آب سرد” ایجاد می‌شود.” آب یخ ” در حدود ۶ درجه سانتی گراد ایجاد می‌شود و توسط پمپ آب یخ زده به اطراف ساختمان فشار داده می‌شود. آب یخ زده ارتفاع ساختمان را به هر طبقه در لوله‌ها که به نام “risers” معروف است، بالا می‌برد. این لوله‌ها در صورتی که آب به سمت بالا یا پایین در داخل آن‌ها جاری باشد، مهم نیست.
شاخه‌های آب یخ زده از risers به لوله‌های قطر کوچکتری متصل می‌شوند که به واحدهای سیم‌پیچ پنکه (FCU)و واحدهای جابجایی نیروی هوایی (ahu)برای فراهم کردن تهویه مطبوع می‌پردازند.
و FCU اساسا جعبه‌هایی با بادبزن در داخل آن هستند که هوای داخل ساختمان را به بیرون می‌کشند و آن را روی کویل‌های گرمایش یا خنک‌کننده قرار می‌دهند تا دمای هوا را تغییر دهند و سپس این هوا را به داخل ساختمان فشار دهند.
آب یخ زده وارد FCU می‌شود و از میان سیم‌پیچ سرد عبور می‌کند (یک سری لوله نازک) که در آن گرمای هوا را جذب می‌کند. آب سرد گرم می‌شود و هوا سرد می‌شود و خنک می‌شود. هنگامی که آب سرد، سیم پیچ خنک‌کننده را ترک می‌کند، اکنون در حدود ۱۲ درجه سانتی گراد (۵۳.۶ ° F)گرم‌تر خواهد شد.
آب سرد گرم پس از بازگشت از خواب برمی گردد، و زمانی که وارد حرارتی می‌شود، مبرد را جذب خواهد کرد و این کار را به سمت کندانسور انتقال خواهد داد.
سپس آب سرد دوباره خنک می‌شود و آماده است دور ساختمان گردش کند و گرمای ناخواسته بیشتری را جمع‌آوری کند.
توجه: آب یخ زده به عنوان “آب سرد” مهم نیست اگر گرم یا خنک باشد.
آب کندانسور:
کندانسور حفظ شده در جایی است که گرمای ناخواسته قبل از ارسال به برج‌های خنک‌کننده جمع‌آوری می‌شود. برای انتقال حرارت ناخواسته، یک مبرد خالص مبرد، بین این تراکم و تراکم بخار جریان می‌یابد.
یک حلقه دیگر از آب که به عنوان “آب کندانسور” شناخته می‌شود، از یک حلقه بین کندانسور و برج خنک‌کننده عبور می‌کند.
در این مطالعه، مبرد خالص مبرد خالص مبرد در لوله صاف و متراکم برای مبرد خالص لوله در لوله کندانسور) در لوله صاف و متراکم به جریان می‌افتد.
آب کندانسور وارد کندانسور در حدود ۲۷ درجه سانتی گراد (معادل ۸۰.۶ درجه فارنهایت)وارد می‌شود و از آن عبور می‌کند و گرما را در طول مسیر جمع‌آوری می‌کند.
زمانی که آن کندانسور را ترک می‌کند، در حدود ۳۲ درجه سانتی گراد (۸۹.۶ ° F)خواهد بود. لوله کندانسور و مبرد never هرگز ترکیب نمی‌شوند، همیشه با دیواره لوله جدا می‌شوند، حرارت فقط از طریق دیواره منتقل می‌شود.
هنگامی که آب متراکم از کندانسورعبور کرد و گرمای ناخواسته را برداشت، به برج های خنک‌کننده تبدیل خواهد شد تا این گرما را تخلیه کرده و هوای خنک‌کننده را برای جمع‌آوری گرمای بیشتر آماده کند.
برج خنک‌کننده:

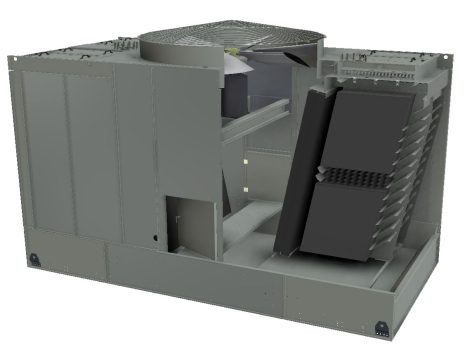

برج خنک‌کننده معمولا روی سقف نصب می‌شود و آخرین مقصد برای گرمای ناخواسته در ساختمان است. برج خنک‌کننده شامل یک فن بزرگ است که هوا را از طریق واحد وارد می‌کند. آب کندانسور به برج‌های خنک‌کننده پمپاژ می‌شود و به جریان هوا پاشیده می‌شود.
هوای محیط خنک وارد تماس مستقیم با اسپری آب کندانسور (در یک برج خنک‌کننده باز) می‌شود و اجازه می‌دهد که گرمای آب متراکم به هوا منتقل شود و این هوا به اتمسفر رانده می‌شود. سپس آب متراکم برای جمع کردن گرمای بیشتر جمع می‌شود و به سمت کندانسور چیلرها می‌رود.
