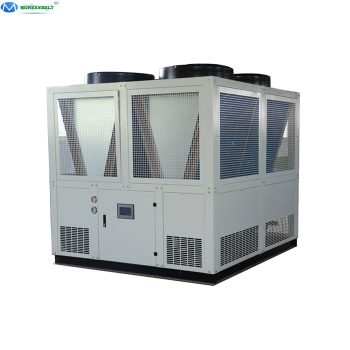

اجزای اصلی چیلر
اجزای اصلی چیلر عبارتند از: کمپرسور و کندانسور و خشک کن و سوپاپ انبساط، بخش قدرت، واحد کنترل‌ها و کادر آبی .
در این مقاله ما یاد خواهیم گرفت که چطور آن‌ها را در چیلر پیدا کنیم و به طور خلاصه هدف آن‌ها چیست؟
چیلرها را می توان در اغلب ساختمان های کوچک تا ساختمان‌های بزرگ یافت و آب سردی که برای فراهم کردن تهویه مطبوع استفاده می‌شود را تولید خواهد کرد.
انواع مختلفی از چیلرها وجود دارد اما اساساً همه آن‌ها دارای همان اجزای اصلی هستند.
کمپرسور:
کمپرسور یک محرک اصلی است و باعث ایجاد یک تفاوت فشار برای انتقال مبرد در سراسر سیستم می‌شود. طراحی‌های مختلفی در مورد کمپرسورهای مبرد وجود دارد:
1. مرکز گریز
2.پیچ و برگشتی
3.نوع رفت و برگشتی
این دستگاه همیشه در حال حاضر بین الکتروموتور و کندانسور قرار دارد. این دستگاه معمولا تا حدودی عایق شده‌است و یک موتور الکتریکی متصل به نیروی محرک خواهد داشت، یا به صورت داخلی و یا خارجی نصب خواهد شد.
کمپروسور می‌تواند بسیار پر سر و صدا باشد، معمولاً صدای وزوز مرتب و مداوم با یک گام بلند همپوشانی کننده، حفاظت شنوایی باید زمانی که در مجاورت قرار دارد، پوشیده شود.
کندانسور:
این تراکم بعد از کمپرسور و قبل از شیر توسعه قرار گرفته‌است. هدف از متراکم کننده لوله، حذف گرمای حاصل از مبرد خالص مبرد در این تراکم است. دو نوع عمده متراکم کننده وجود دارد، هوای سرد شده و آب سرد شده‌است.
متراکم کننده آب، چرخه مکرر “آب” کندانسور را بین برج خنک کننده و کندانسور، و مبرد داغ که وارد لوله کندانسور شده و به برج خنک‌کننده انتقال می‌یابد، انتقال خواهد داد و از ساختمان رد خواهد شد.
در این پژوهش، مبرد خالص در لوله با استفاده از اسپری خنک‌کننده در هوای سرد و خنک کاری، آن‌ها از برج خنک‌کننده استفاده نمی‌شوند بلکه به جای آن هوا را در لوله‌های کندانسور در معرض جریان مبرد در داخل لوله پمپ می‌کنند.
سوپاپ توسعه:
شیر انبساط بین کندانسور و شار حرارتی قرار دارد. هدف از این کار، توسعه مبرد خنک کننده در کاهش فشار و افزایش حجم آن است که به آن اجازه می‌دهد تا گرمای ناخواسته در این تراکم را افزایش دهد.
انواع مختلفی از شیر انبساط وجود دارد که متداول‌ترین آن‌ها در این دره انبساط حرارتی، شیر انبساط حرارتی موتور، شیر انبساط الکتریکی و سوپاپ انبساط تیغه ثابت است.
خشک کن:
در این شار حرارتی بین شیر انبساط و کمپرسور قرار گرفته‌است و هدف آن جمع‌آوری گرمای ناخواسته از ساختمان و انتقال این دستگاه به مبرد خنک کننده است تا بتوان آن را به برج خنک‌کننده فرستاد و آن را رد کرد. آب سرد شده با مبرد گرم شده، این “آب سرد” در اطراف ساختمان پمپ می‌شود تا تهویه هوا فراهم شود و سپس به حرارتی که هر گونه گرما ناخواسته از ساختمان وارد می‌کنند برگردد.
واحد قدرت:
واحد نیرو یا مستقیماً نصب می‌شود و یا می‌تواند بر روی دیوار اتاق کارخانه با کابل‌های برق که بین آن‌ها پخش می‌شود نصب شود. هدف واحد توان کنترل جریان قدرت الکتریکی است. این موارد معمولاً شامل یک مدارشکن ها، کنترل‌کننده سرعت و تجهیزات نظارت بر قدرت هستند.
کنترل‌ها:
واحد کنترل معمولا بر روی چیلر نصب می‌شود. هدف این کار، نظارت بر جنبه‌های مختلف عملکرد چیلرها و کنترل آن‌ها با ایجاد تنظیمات است. واحد کنترل هشدار دهنده را برای تیم‌های مهندسی ایجاد خواهد کرد و سیستم را به طور ایمن بست تا از آسیب به واحد جلوگیری شود. اتصالات BMS معمولاً برای اجازه کنترل از راه دور و نظارت وجود دارند.
جعبه‌های آب:
جعبه‌های آب همچنین متراکم کننده‌های آب سرد شده نصب می‌شوند. هدف از جعبه آب جریان مستقیم و هم جداسازی ورودی و خروجی است. بسته به تعداد عبوردر کندانسور، جعبه‌های آب ممکن است دارای ورودی یا سوراخ‌های خروجی باشند و یا می‌توانند به طور کامل پوشش داده شوند و دوباره به مسیر بعدی بازگردند.
