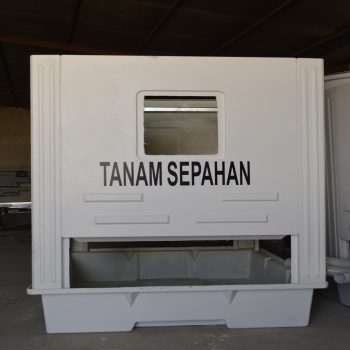

ساختمان برج خنک کننده

ساختمان برج های خنک کننده

“چکیده مقاله”

ساختمان برج های خنک کننده و اینکه برج های خنک کننده از چه قسمت هایی تشکیل شده است
فهرست

ساختمان برج های خنک كننده از قسمت‌های زير تشكيل شده اند:

1- حوضچه‌ (BASIN):

حوضچه كه در كف ساختمان برج  قرار گرفته و آب پس از خنک شدن در آن جمع شده و كسري آب برج (MAKE UP) نيز در آن تزريق مي گردد.

در بعضی از سيستم‌ها مواد ممانعت كننده (INHIBITOR) هم در اين ناحيه به برج اضافه می‌شود

در بعضي از برج ها شير تخليه در كف حوضچه قرار گرفته و به صورت سيفونه مواد معلق ومواد محلول را از برج به بيرون حوضچه تخليه می كند.

در بعضي از برج‌ خنک كننده شير تخليه را از آب خروجی مبدل‌های حرارتي می‌گيرند تا رسوب و موادمعلق حاصل وارد برج نگردد.

اين طرح چندان مناسب به نظر نمي رسد زيرا بلودان بايستی از آب قبل از ورود به مبدل گرفته شده تادر اثر درجه حرارت رسوب در آن ايجاد نشود

2-لوله ها :

آب سرد حوضچه برج را به وسيله C.W.P ها به مبدل های حرارتی و آب گرم شده را از مبدل هاي حرارتي به توزيع كننده آب در برج انتقال مي دهند.

3- توزیع کننده :

آب برگشتي از مبدل هاي حرارتي از بالا وارد برج گشته از آنجا به چند شاخه تقسيم و به وسيله باز نمودن ولو مربوطه به توزيع كننده آب وارد حوضچه فوقاني برج مي گردد.

4- حوضچه های فوقانی برج :

كه معمولا از تخته هاي الوار ساخته شده و داراي سوراخ هاي بي شماری بوده كه در درون آن پلاستيک هاي پروانه اي شكل تعبيه شده است تا پخش آب روي بند و بست هاي داخل برج به نحو مطلوب انجام شود.

– راههاي مختلف جهت پخش آب بر روي بند و بست هاي درون برج وجود دارد :

الف: استفاده از سرپوش ها كه آب را در جهت مختلف از بالا به پايين يا بالعكس در روي بند و بست هاي برج پخش مي كنند.

ب: استفاده از لوله هاي سوراخ دار.

ج: استفاده از تانكهاي سوراخ دار پخش كن آب

5- ستون هاي برج (COLUMN):

ستون ها آهني يا بتوني بوده باعث محكم نگاه داشتن بند و بست‌هاي برج و ساختار برج  مي گردند. تسمه‌ها نيز در ساختمان برج به كار گرفته می‌شود كه ستون های آهنی و غيره را مستحكم می نمايند.

6- بادگيرها (LOUVER) :

بادگيرها از تخته يا ايرانيت يا غيره بوده كه به صورت مورب در قسمت هاي خارجي برج قرار گرفته واز اين طريق است كه نسبت آب به هوا كه بايستي بين 5/1-75/0 باشد برقرار می‌گردد.

به عبارت ديگر نفوذ هوا به داخل برج توسط بادگيرها انجام پذير بوده كه با تنظيم زاويه آن‌ها می‌توان نفوذ هوا در داخل برج را كنترل نمود.

7- تخته‌های بازيابی آب : (DRIFT ELIMINATOR)

بازياب آب از تخته يا ايرانيت يا آزبست يا غيره است كه جلوی فرار آب توسط هوا را گرفته و مانع خارج شدن آب از برج می‌گردد.

هرگاه ريزش قطعات آب در برج خنک كننده پديد آيد نشانگر خرابی بازياب يا تغيير زاويه آنها می باشد.

8-تخته‌هاي پخش كننده آب (پکینگ‌ها):

الف: SPLASH PACKING و SPLASH BAR :

كه آب را به صورت قطره در آورده و از سرعت سقوط آب جلوگيري مي كنند يعني زمان برخورد آب با هوا زياد شده و در نتيجه آب بهتر خنک مي‌شود .

به عبارت ديگرهرچه سرعت سقوط آب كمتر شود برخورد آب با هواي ورودي بيشتر مي‌شود.

ب: FILM PACKING:

سطح وسيعي ازآب را روي تيغه ها به وجود مي آورند که به شرح زير می باشند:

1-GRID PACKING :

سري هايي از شبكه هاي چوبي كه بوده توزيع آب را بر عهده دارند. در این نوع آکنه ها از یک سری شبکه های که معمولاً از چوب بوده و روی یکدیگر قرار گرفته اند استفاده می شود.

این شبکه ها طوری نصب گردیده که همراه هر شبکه با شبکه های اطراف خود زاویه 90 درجه می‌سازند و به این شکل در سطوح شبکه‌ها پخش می گردد .

2-RANDOM PACKING :

این نوع آکنه‌ها موادی با سطح زیاد درست شده که به طور نامنظم در داخل برج قرار دارند.

یکی از دلایل نامرغوب بودن این نوع پکینگ‌ برج خنک کننده، ایجاد مقاومت زیاد در مقابل جریان هوا می‌باشد.

این نوع پکینگ‌ها دارای قسمتهای حلقوی است که قطر هر حلقه با طول آن برابر است. این حلقه‌ها از جنس‌های مختلفی بوده وسطح تماس آب با هوا را زیاد می‌کنند.

3-PLATE TYPE FILM PACKING :

از صفحات پلاستيكي چين دار تشكيل  شده اند با زاويه كمتر از 90 درجه، و چين‌هايی روی اين صفحات پلاستيكی در برج‌های HAMUN زياد مورد استفاده قرار مي‌گيرند.

پکینگ ها باید محکم، سبک و در برابر خوردگی و خراب شدن مقاوم باشد.

9- دمنده ها (یا مکنده ها):

این بخش در برج هاي جابجایی اجباري نصب می گردد. این واحد می تواند به صورت مکنده یا دمنده بسته به مکانی که نصب می گردد مورد استفاده قرار گیرد.

10 – سازه ها و قطعات فرعی برج خنک کننده عبارتند از:

١) ساخت بام راه پله ها

٢) پلتفرم ها و راهروها

٣) نردبان ها
